VG – kintamoji geometrija
Katilas „Twin Bio Luxury“, tai pirmasis Lenkijoje granulių katilas, galintis keisti savo matmenis novatoriško „VG“ degiklio iš „Platinum Bio“ serijos dėka.

Šis katilas degina visų tipų medienos granules (klasė: A1, A2, B ), granulių/avižų mišinį bei medieną (rankinis pakrovimas).
A+ Energy Class 5 Class VG - Variable Geometry Technology Patented design OMS PRO - Monitoring and control system OMS System Patent
Granulė A1 Granulė A2 Granulė B Mediena Granulė  / Avižos
Granulė A1 Granulė A2 Granulė B Mediena Granulė / Avižos
Katilas yra finansuojamas ar subsidijuojamas šiose šalyse:

Austria Słowacja Niemcy Holandia
Twin Bio Luxury
8 kW 12 kW 16 kW 24 kW 32 kW
Twin Bio Luxury
  • Pasyvus namas Pasyvus namas
  • Vieno šeimos namas Vieno šeimos namas
  • Daugiabučiai namai Daugiabučiai namai
  • Mažas ūkis Mažas ūkis
Privalumai

DEGINA MEDIENĄ, GRANULES IR AVIŽAS

Katilas „Twin Bio Luxury“ pritaikytas deginti visų rūšių granules, granulių/avižų mišinį be medieną. Skirtas mūsų užsienio klientams. Lenkijoje prieinamas „NE“ versijoje, t. y. katilo konstrukcija ir automatika neleidžia deginti medieną



LEIDŽIA APIE SAVE PAMIRŠTI

Rūpindamiesi mūsų klientų komfortu, gaminame tokius katilus, kurie beveik nereikia aptarnauti. Katilas pilnai automatizuotas – automatiškai užsidega ir užgesta, taip pat stebi kuro lygį talpykloje ir pelenų kiekį pelenų kameroje. Namiškiai gerokai iš anksto informuojami apie poreikį užpildyti talpyklą kuru ir išvalyti pelenų kamerą. Poreikis apsilankyti katilinėje yra minimalus.



TAUPUMAS

Novatoriškas degiklis „Platinum Bio VG“ automatiškai prisitaiko prie pastato šilumos poreikio, mažindamas arba padidindamas savo matmenis (keisdamas degiklio grotelių ilgį). Projektuodami degiklį pritaikėme kintamos geometrijos technologiją (VG - variable geometry). Šis sprendimas užpatentuotas Lenkijos Respublikos patentų biure.



ITIN TVIRTA KONSTRUKCIJA

Visi mūsų produktai yra apdorojami specializuotos programos, skirtos srauto, stiprumo ir įtempių analizei atlikti, vėliau jie perduodami į laboratoriją, kur su jais atliekami ilgalaikiai patvarumo bandymai.



SAUGUMAS

Katile „Twin Bio Luxury “ yra įrengta katilo ir degiklio švarumo būklės kontrolės OMS sistema. Kai reguliatorius gauna informaciją apie pavojų įrenginio tinkamam veikimui - įrenginys išjungiamas, o katilo reguliatoriaus ir kambarinio reguliatoriaus ekrane pasirodo žinutė apie tai.



INTERNETO MODULIS

Visos prietaiso ir pastato šildymo sistemos funkcijos gali būti stebimos kompiuteriu arba telefonu (parinktis).



TECHNINIS APTARNAVIMAS

Sukūrėme išvystytą techninio aptarnavimo tinklą. Šiuo metu daugiau kaip 200 kvalifikuotų techninės priežiūros specialistų teikia garantines ir pogarantines paslaugas Lenkijoje ir užsienyje. Šiam tikslui buvo sukurta internetinė platforma www.serwis.kostrzewa.com.pl.



VISAPUSIŠKAS ŠILUMOS ŠALTINIS

Geras katilas dar ne viskas. Mes teikiame visapusiškus sprendimus visai katilinei ir net šildymo sistemai. Mes siūlome šiuolaikinius sprendimus, susijusius su granulių saugojimu, pneumatiniu kuro tiekimu, kaskadine automatika, visos centrinio šildymo sistemos oro kontrole, karšto vartojamojo vandens ir buferio kontrole, grįžtamojo srauto, kuro ir pelenų jutiklių apsauga, sąveika su šilumos siurbliu, saulės kolektoriais ir dujų katilu.

Tyrimai ir sertifikatai

Mūsų katilų bandymai atliekami tarptautinės organizacijos „Association of Accreditation” akredituotoje mokslinių tyrimų įstaigoje.



Bandymų rezultatai patvirtina, kad „KOSTRZEWA“ prekės ženklo produktai atitinka Ekologinio projektavimo direktyvoje nustatytus reikalavimus dėl išmetamųjų dujų emisijos, taip pat užtikrina saugų eksploatavimą.



Su kiekvienu tiriamu katilo tipu atliekama per 20 skirtingų bandymų, įskaitant:



  • Katilo atsparumo 4 barų slėgiui bandymas
  • Efektyvumo ir emisijos (10%, 11% ir 13% deguonies) bandymas
  • Faktinio elektros energijos suvartojimo kiekviename veikimo ir budėjimo režime bandymas
  • Veikimo uždaroje sistemoje be papildomų apsaugos priemonių


Todėl mūsų katilai yra įtraukti į daugelių ES šalių subsidijuojamų katilų sąrašus.

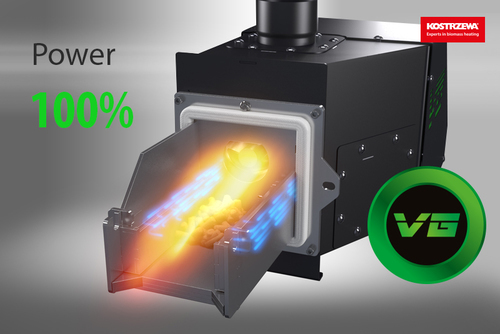

  DEGIKLIS „PLATINUM BIO VG” – PIRMAS LENKIJOJE DEGIKLIS KEIČIANTIS SAVO DYDĮ!

DEGIKLIS „PLATINUM BIO VG” – PIRMAS LENKIJOJE DEGIKLIS KEIČIANTIS SAVO DYDĮ!

Jis sudegina viso tipo medienos granules (A1, A2, B klasės), net pigiausias ir labiausiai užterštas smėlio. Įrenginys, deginantis užterštas granules, nereikalauja laikino degiklio gesinimo, kad jį išvalytų nuo likusių šlakų. Degiklio valymas vyksta nuolatinio veikimo režimu. „Platinum Bio VG“ degiklis - išradimas, kuris yra saugomas Lenkijos Respublikos patentų biuro išduotu patentu Nr. 228615.

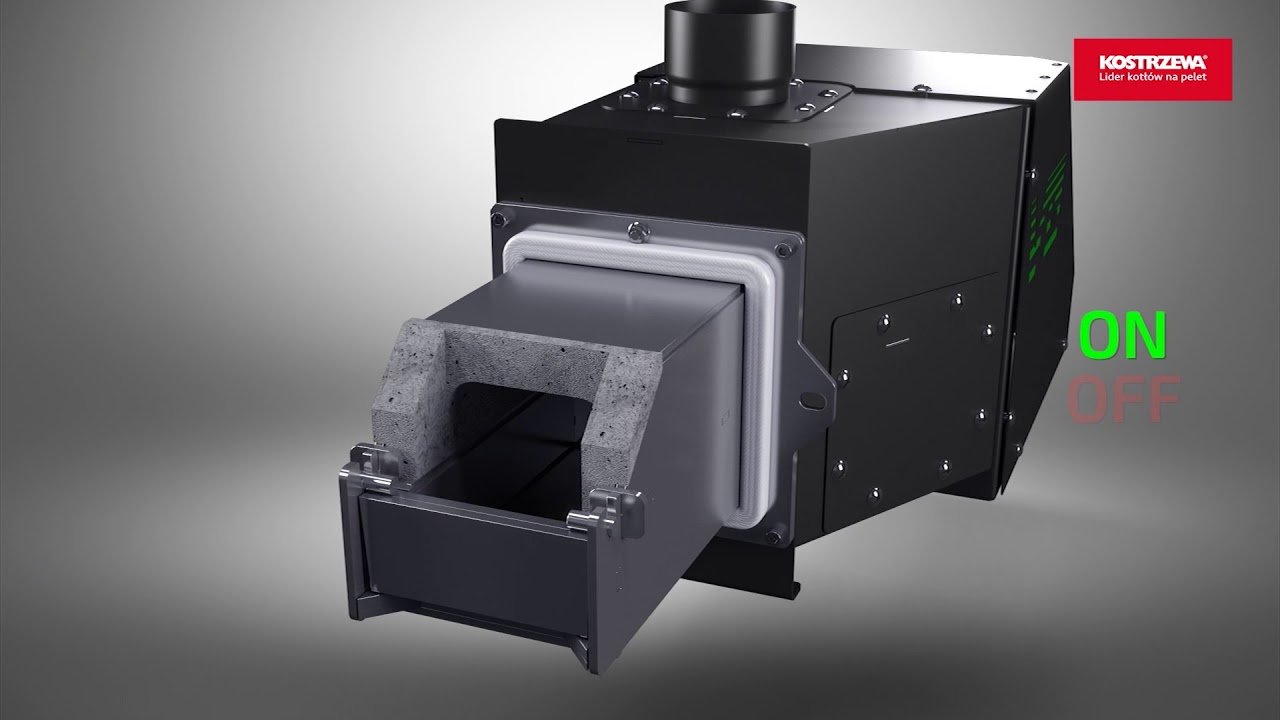

  OMS (operating monitoring system)

OMS (operating monitoring system)

Kieto kuro katilo priežiūros ir eksploatavimo sistema. Kad katilo aptarnavimas būtų dar patogesnis ir komfortiškas, įrenginyje įrengta sistema, kuri reguliuoja kuro kiekį talpykloje ir pelenų kiekį pelenų kameroje. Iki šiol rinkoje esantys katilai nebuvo aprūpinti tokiomis sistemomis, naudotojas turėdavo nepamiršti apie talpyklos užpildymą kuru ir pelenų išvalymą. „KOSTRZEWA“ įmonės sukonstruota sistema pati numato ir informuoja naudotoją apie būtinus atlikti veiksmus (t. y. apie kuro papildymą ir pelenų kameros valymą). Pranešimas su atitinkama informacija rodoma katilo ir kambario reguliatoriaus ekrane. Sprendimas užpatentuotas Lenkijos Respublikos patentų biure.

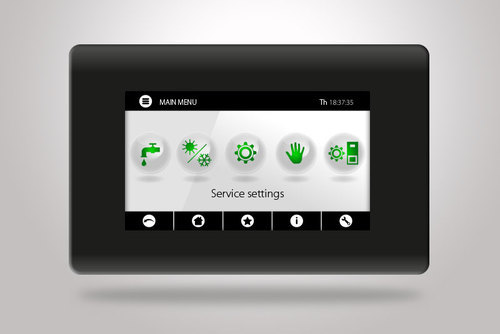

AUTOMATIKA „PLATINUM BIO ECOMAX 860P TOUCH“ SU SPALVOTU LIEČIAMUOJU OPERATORIAUS SKYDELIU

AUTOMATIKA „PLATINUM BIO ECOMAX 860P TOUCH“ SU SPALVOTU LIEČIAMUOJU OPERATORIAUS SKYDELIU

Įrenginio gamyboje taikoma pažangi technologija, kuri kontroliuoja degimo procesą katile ir granulių degiklyje.

Automatika valdo: kuro iš rezervuaro tiektuvą, degiklio tiektuvą, slėgio ventiliatorių, uždegiklį, centrinio šildymo siurblį, karšto vartojamojo vandens siurblį, kuro lygio jutiklį, katilo/ buferio siurblį, cirkuliacinį siurblį, linijinę pavarą, buferį ir papildomus tris pamaišymo vožtuvus, šildymo kontūro maišytuvą ir papildomus du pamaišymo vožtuvus - C modulis (parinktis).

Pasirinktinai tiekiama įranga: lauko temperatūros jutiklis, centrinio šildymo jutiklis, karšto vartojamojo vandens jutiklis, grįžtamojo srauto temperatūros jutiklis, spalvotas kambario valdymo skydelis „ecoSTER TOUCH“ su katilo nuotolinio valdymo funkcija, savaitinis bevielis programuojamas kambario termostatas, savaitinis laidinis programuojamas termostatas, temperatūros jutiklis su reguliavimu, „EcoLAMBDA“ lambda zondo rinkinys, papildomas išplėtimo modulis (C), „EcoNET“ interneto modulis.



  „KOSTRZEWA TWIN BIO LUXURY“ SU DEGIKLIU „PLATINUM BIO VG“

„KOSTRZEWA TWIN BIO LUXURY“ SU DEGIKLIU „PLATINUM BIO VG“

„KOSTRZEWA TWIN BIO LUXURY“ SU DEGIKLIU „PLATINUM BIO VG“

Kviečiame pažiūrėti vaizdo įrašą, kuriame vaizduojamas katilo „TWIN BIO LUXURY”  su degikliu „Platinum Bio VG” veikimas.

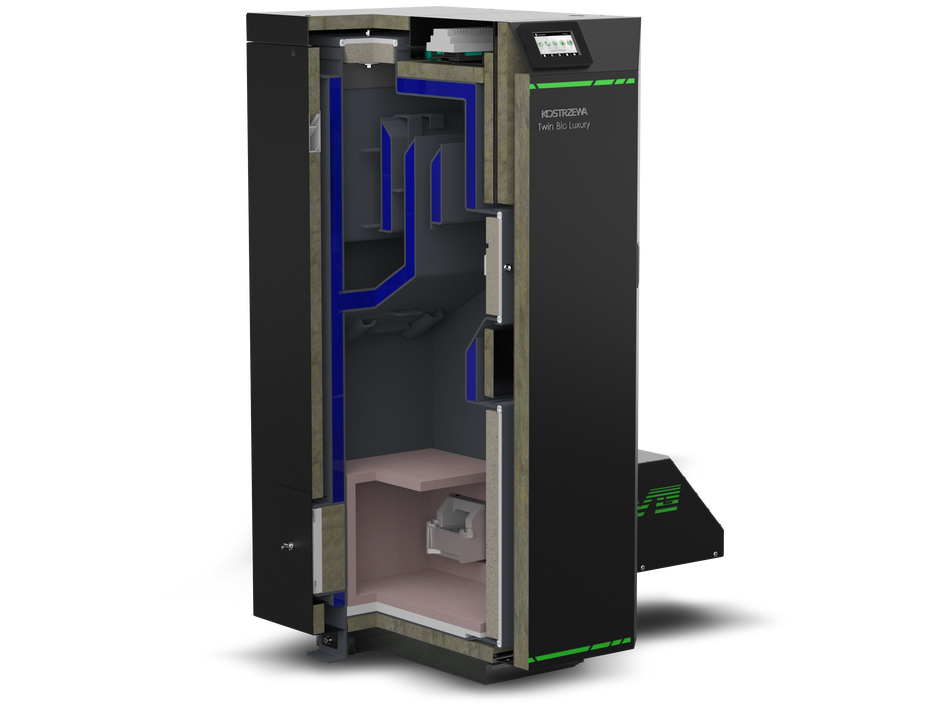

Twin Bio Luxury
Galios parinkimas objektui
Katilo galia Šildomas plotas
m2 m3
8 kW 30 - 140 75 - 350
12 kW 50 - 200 125 - 500
16 kW 85 - 200 212 - 500
24 kW 100 - 300 250 - 750
32 kW 150 - 400 375 - 1000
Pateikiamas plotas prie 2,5m lubų aukščio
Specifikacija
8 kW 12 kW 16 kW 24 kW 32 kW
Kamino trauka mbaras 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25
Vandens talpa dm3 44 44 58 65 102
Didžiausias darbo slėgis baras 2 2 2 2 2
Bandymo slėgis baras 4 4 4 4 4
Išmetamųjų dujų temperatūra esant nominaliai galiai °C 89,2 111,8 112,9 140,9 129,2
Išmetamųjų dujų temperatūra esant mažiausiai galiai °C 68,3 71,7 72,7 78,3 79,2
Išmetamųjų dujų masės srautas esant nominaliai galiai kg/s 0,00542 0,00726 0,00889 0,01419 0,02108
Išmetamųjų dujų masės srautas esant mažiausiai galiai kg/s 0,00301 0,00352 0,00283 0,00442 0,00556
Dūmtraukio pajungimo vamzdžio skersmuo mm 127 127 159 159 159
Srauto varža (10 K) mbaras 5,23 6,55 1,7 3,8 4,2
Srauto varža (20 K) mbaras 4,84 5,9 0,5 1,1 1,5
Šiluminės galios aprėptis kW 2,5-8,3 3,6-12 4,5-15 7,2-24 9,6-32
Efektyvumas esant nominaliai galiai % 92,2 91,3 92,2 91,3 90,6
Efektyvumas esant mažiausiai galiai % 87,1 87,1 90,3 91,7 90,4
Katilo klasė pagal EN 303-5:2012 5 5 5 5 5
Degimo trukmė esant nominaliai galiai (kuro šiluminė vertė: 17 280 kJ/kg) h 93 63 52 48 32
Temperatūros reguliatoriaus nustatymo intervalas °C 50-80 50-80 50-80 50-80 50-80
Mažiausia į grįžtamojo srauto vandens temperatūra °C 45 45 45 45 45
Kuro rūšis Klasė Medžio pjuvenų granulės (granulės pagamintos pagal EN 303-5:2012 / PN- EN ISO 17225-2, C1 / A1 klasė).
Bandymo kuras, panaudotas vykdant sertifikavimo procesą A1.
Taip pat gali deginti A2 ir B klasės granules.
Kuro talpyklos talpa l 290 290 290 290 290
Nominali šiluminė galia kW 8,3 12,2 15 24 32
Užpildymo angos matmenys mm 340x211 340x211 340x211 440x211 440x250
Tiekimas V / Hz / A 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2 230 / 50 / 2
Elektros energijos suvartojimas esant nominaliai galiai W 56 87 82 128 74
Elektros energijos suvartojimas esant mažiausiai galiai W 20 25 23 27 39
Elektros energijos suvartojimas režimu „STANDBY” W 2 2 2 2 2
Didžiausias elektros energijos suvartojimas W 485 485 492 492 509
Didžiausias garso intensyvumas dB 52 52 52 52 52
Kuro diametras mm 6 6 6 6 6

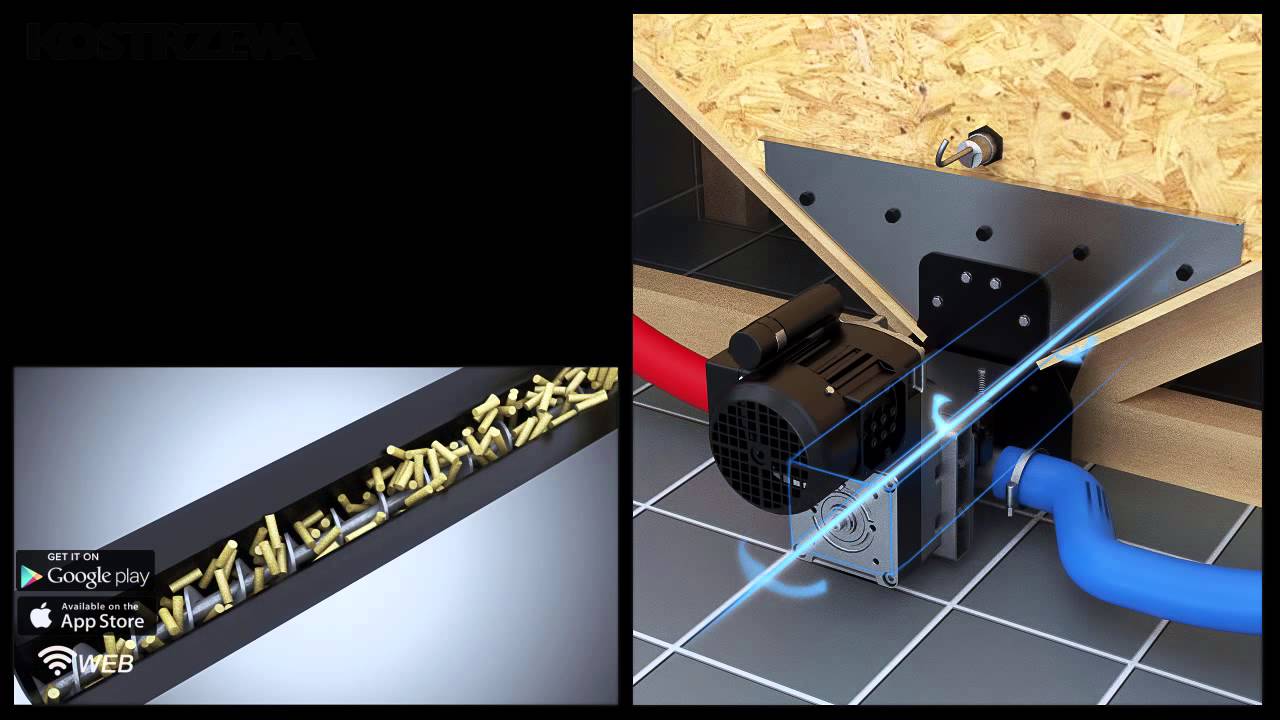

„PELLETS VACUUM” (pneumatinis granulių tiektuvas)

Prietaisas naudojamas granulėms transportuoti dideliais atstumais nuo sandėlio tiesiai į katilą. Prietaisas beveik nereikalauja priežiūros. Tiektuvas turi daugybė jutiklių, kurie prižiūri pilnai automatizuotą prietaiso veikimą. Kai buferinėje talpykloje aptinkamas MINIMUM lygis, prietaisas užpildo ją iki MAKSIMUM lygio, nepaisant dabartinio laiko. Taip pat galima užprogramuoti tiekimo laiką, t. y. buferinė talpykla bus užpildyta iki MAKSIMUM lygio vartotojo nustatytą atitinkamą savaitės dieną ir laiku.

GRANULĖS – tai apdorotos medienos atliekos, supresuotos veikiant aukštam slėgiui.

Šis procesas vyksta be jokių papildomų rišiklių.



GRANULIŲ KLASĖS PAGAL STANDARTĄ PN-EN ISO 17225-2:2014-07:

  • A1 – pelenų kiekis ≤ 0,7%. Šios klasės produktas pasižymi aukščiausia kokybe
  • A2 - pelenų kiekis ≤ 1,2%
  • B - pelenų kiekis ≤ 2%


GRANULĖS – ekologiškas, daug energijos teikiantis, švarus kuras!

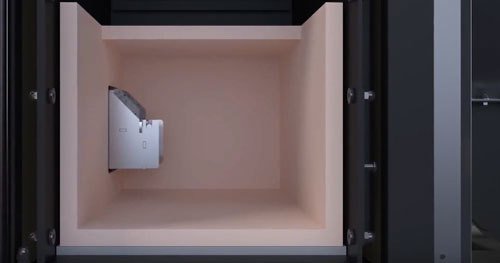

Keramika panaudota visur. Siekiant, kad kuo labiau sumažinti degimo procesą, dar labiau apriboti išmetamųjų dujų emisiją, be to dar labiau padidinti katilo efektyvumą, katilo šilumokaičio kamera ir degiklis sukurtas panaudojus aukščiausios kokybės keramiką. Eksploatavimo metu keramikinis paviršius sukaista iki daugiau kaip +1000 °C temperatūros, todėl biomasės degimas yra labai efektyvus.



Įrenginyje įrengti dujų išmetimo turbuliatoriai papildomai sulaiko didesnį energijos kiekį katile.

Parsisiųsti


User manual 4.95 MB

The manufacturer reserves the right to device design changes in order to improve quality.
