Pneumatinis tiektuvas
Pneumatinės granulių tiekimo sistemos „PELLETS VACUUM“ dėka namų šildymo procesas taps dar labiau komfortiškas.

Tipinis granulių rezervuaras, skirtas centrinio šildymo katilui, reikalauja sistemingo papildymo, tuo tarpu pneumatikos dėka katilas beveik nereikalauja priežiūros.
Granulė A1
Granulė A1

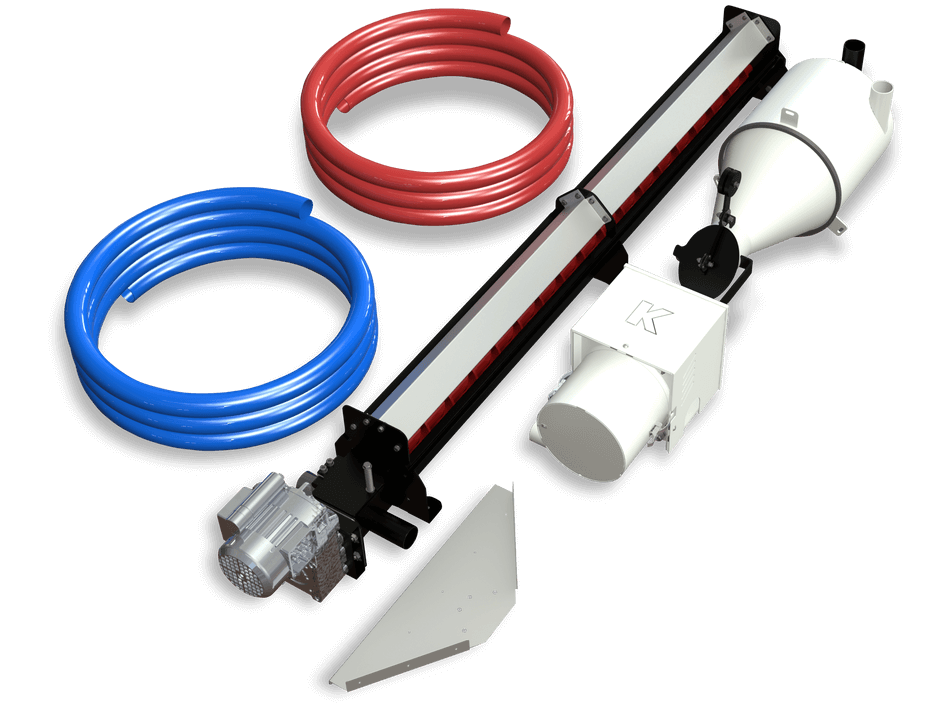

Pellets Vacuum 1
Pellets Vacuum 1
Aprašymas

PNEUMATINIS GRANULIŲ TIEKTUVAS „PELLETS VACUUM 1“

Prietaisas naudojamas granulėms (6±1mm pjuvenų granulės) transportuoti didesniais atstumais - iš sandėlio tiesiogiai katilui.



Pneumatinė sistema susideda iš dviejų elastingų žarnų ir integruoto prie katilo granulių rezervuaro. Kuras, kurį iš sandėlyje esančios kameros siurbia turbina, keliauja žarnomis į rezervuarą. Antra žarna oras grįžta į sandėlį. Tokia sistema neteršia katilinės.



Granulės transportuojamos elastingomis žarnomis (mėlynos ir raudonos spalvos žarnos), todėl yra galimybė laisvai rinktis pagrindinio kuro rezervuaro montavimo vietą. Didelis tiekimo sistemos našumas leidžia greitai užpildyti buferinį rezervuarą, kuris naudojamas katilui dirbant įprastu režimu.



 Granulių sandėlio talpa, kurio matmenys:  3M (kuro sluoksnio maksimalus storis) x 2m x 4.5m (tiektuvo variantas) yra  apie 14 tonų.



Zestawienie-podajników-Pellets-Vacuum-1_lt

Įrenginys beveik nereikalauja aptarnavimo

Tiektuvas turi daugybė jutiklių, kurie prižiūri pilnai automatizuotą įrenginio veikimą. Kai buferinėje talpykloje aptinkamas MINIMUM lygis, prietaisas užpildo ją iki MAKSIMUM lygio, nepaisant dabartinio laiko. Taip pat galima užprogramuoti tiekimo laiką, t. y. buferinė talpykla bus užpildyta iki MAKSIMUM lygio vartotojo nustatytą atitinkamą savaitės dieną ir laiku.

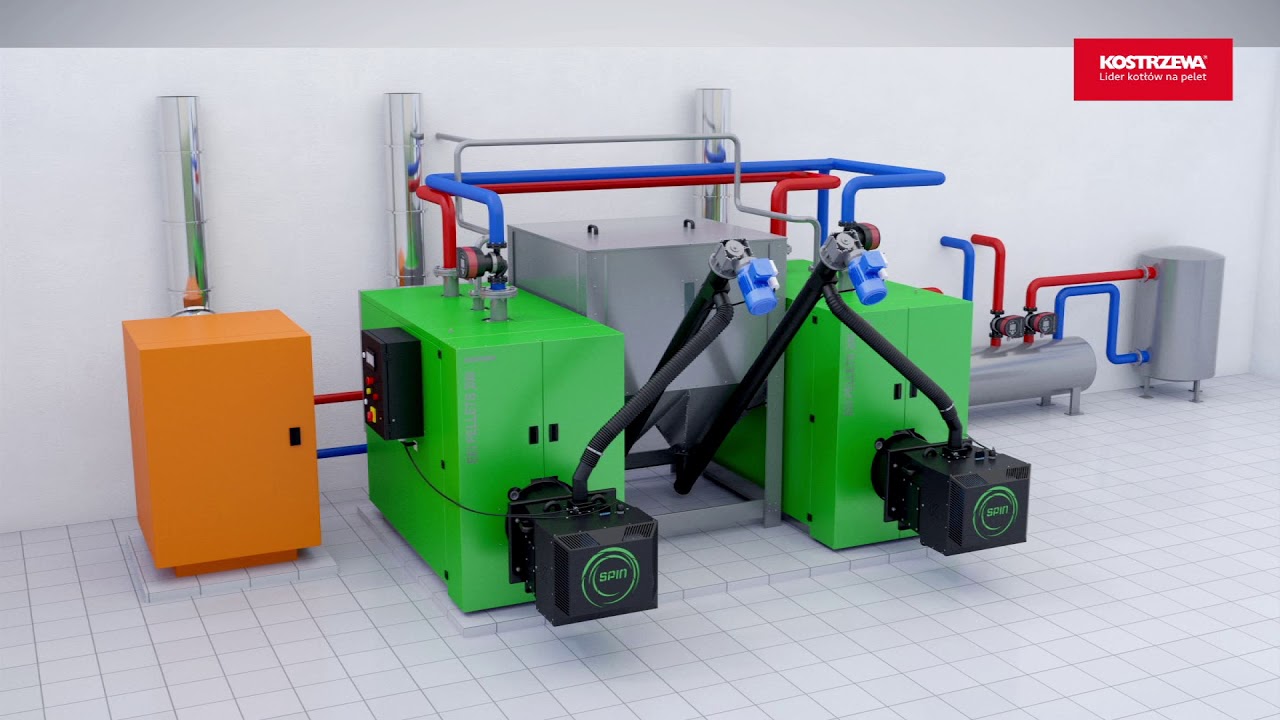

Patalpos, kurioje sumontuoti „Maxi Bio“ katilai ir pneumatinė tiekimo sistema, pavyzdys:



KOSTRZEWA_Pellets Vacuum Maxi Bio

Pellets Vacuum 1

Pellets Vacuum 1

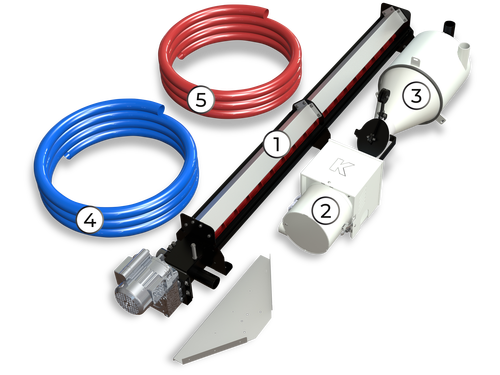

  1. Sraigtinis tiektuvas montavimui (tiektuvo variantai: 1,5 m, 3 m arba 4,5 m)
  2. Siurbimo turbina
  3. Siurbimo talpykla
  4. Antistatinis tamprus transportavimo vamzdis mėlynas (papildoma įranga)1
  5. Antistatinis tamprus transportavimo vamzdis raudonas (papildoma įranga)1



1 - Antistatinių transporto vamzdžių ilgį reikia parinkti pagal naudotojo poreikius. Maksimalus vamzdžio ilgis gali būti 25 m

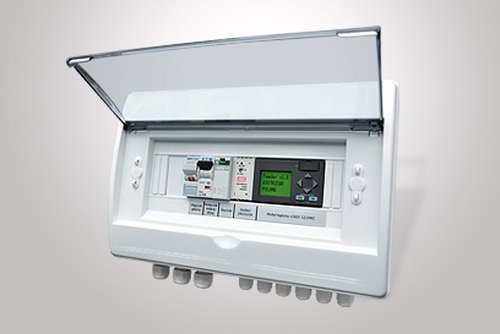

„PELLETS VACUUM 1“ AUTOMATIKA

„PELLETS VACUUM 1“ AUTOMATIKA

Pneumatinis tiektuvas suprojektuotas su mintimi sumažinti jo aptarnavimo poreikį iki minimumo. „Pellets Vacuum“ turi daugybė jutiklių, kurie prižiūri pilnai automatizuotą įrenginio veikimą.



Kai buferinėje talpykloje aptinkamas minimum lygis, prietaisas užpildo ją iki maksimum lygio, nepaisant dabartinio laiko. Taip pat galima užprogramuoti tiekimo laiką, t. y. buferinė talpykla bus užpildyta iki maksimum lygio vartotojo nustatytą atitinkamą savaitės dieną ir laiku.

  „PELLETS VACUUM” (pneumatinis granulių tiektuvas)

„PELLETS VACUUM” (pneumatinis granulių tiektuvas)

Įrenginys beveik nereikalauja aptarnavimo. Tiektuvas turi daugybė jutiklių, kurie prižiūri pilnai automatizuotą įrenginio veikimą. Kai buferinėje talpykloje aptinkamas MINIMUM lygis, prietaisas užpildo ją iki MAKSIMUM lygio, nepaisant dabartinio laiko. Taip pat galima užprogramuoti tiekimo laiką, t. y. buferinė talpykla bus užpildyta iki MAKSIMUM lygio vartotojo nustatytą atitinkamą savaitės dieną ir laiku.

  KATILINĖ - „PELLETS VACUUM“ SISTEMA SU „EEI PELLETS“ KATILU KAIP PAVYZDIS

KATILINĖ - „PELLETS VACUUM“ SISTEMA SU „EEI PELLETS“ KATILU KAIP PAVYZDIS

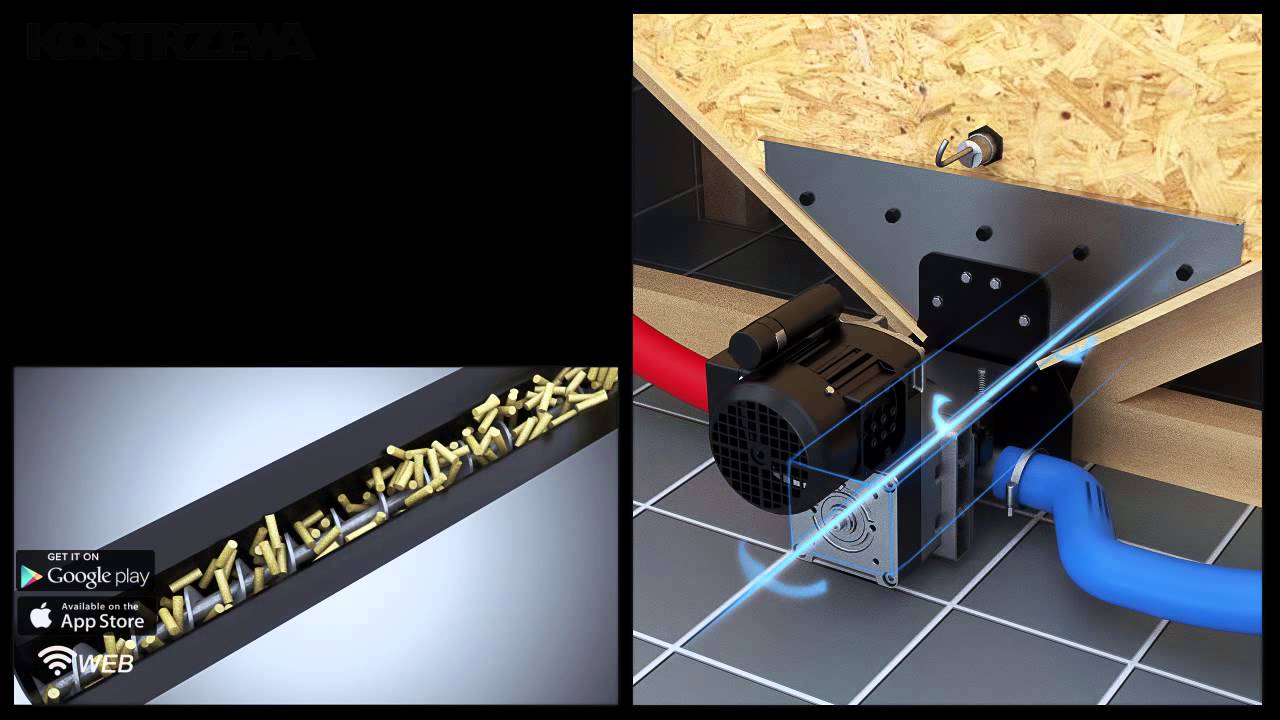

Kviečiame pažiūrėti filmuką, kuriame matysite EEI Pellets 50-285kW katilo pajungimo būdus, kuro pildymo metodus bei sistemos „Pellets Vacuum“ konstrukciją ir veikimą

Specifikacija
Pellets Vacuum 1
Elektros maitinimas V / Hz 230 / 50
Reikalinga galia kW 1,7
Apytikris tiektuvo našumas kg/h 3201
Įsiurbimo rezervuaro talpa l / kg 12 / 7,51
Skleidžiamo garso slėgio vertė, gabenant granules / be granulių dB 86,0 / 79,52
Oro srautas sistemoje m3/min 2,9
Neigiamas slėgis sistemoje kPa 27
Didžiausias siurbiamosios žarnos ilgis m 25
Didžiausias kuro, esančio pagrindiniame rezervuare, sluoksnio storis m 3
1 – Matavimai atlikti su granulėmis, kurių tūrinis tankis yra 600 kg/m3
2 – Tyrimo sąlygos: matavimo atstumas = 1 m; matavimo režimas= greitas; korekcinis filtras A; foninis triukšmas = 60 dB

Parsisiųsti


Declaration of Conformity 215.85 KB

The manufacturer reserves the right to device design changes in order to improve quality.
